GERADOR DE ENERGIA SOLAR GROWATT OFF GRID ROSCA DUPLA MADEIRA SOLAR GROUP (323438-9)

Descrição

Gerador de Energia Fotovoltaico com potência de 1,66 kWp

Os geradores de energia OFFGRID sem bateria é uma solução avançada e autônoma para fornecimento de energia em locais sem acesso à rede elétrica convencional. Equipado com painéis solares de alta eficiência, ele aproveita a energia do sol para atender às cargas em tempo real, com a flexibilidade de aumentar sua eficiência futuramente com um banco de baterias.

INFORMAÇÕES TÉCNICAS PAINEL
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 84,8% aos 25 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 – Produtos com certificação IEC61730, IEC61215

Dados elétricos:

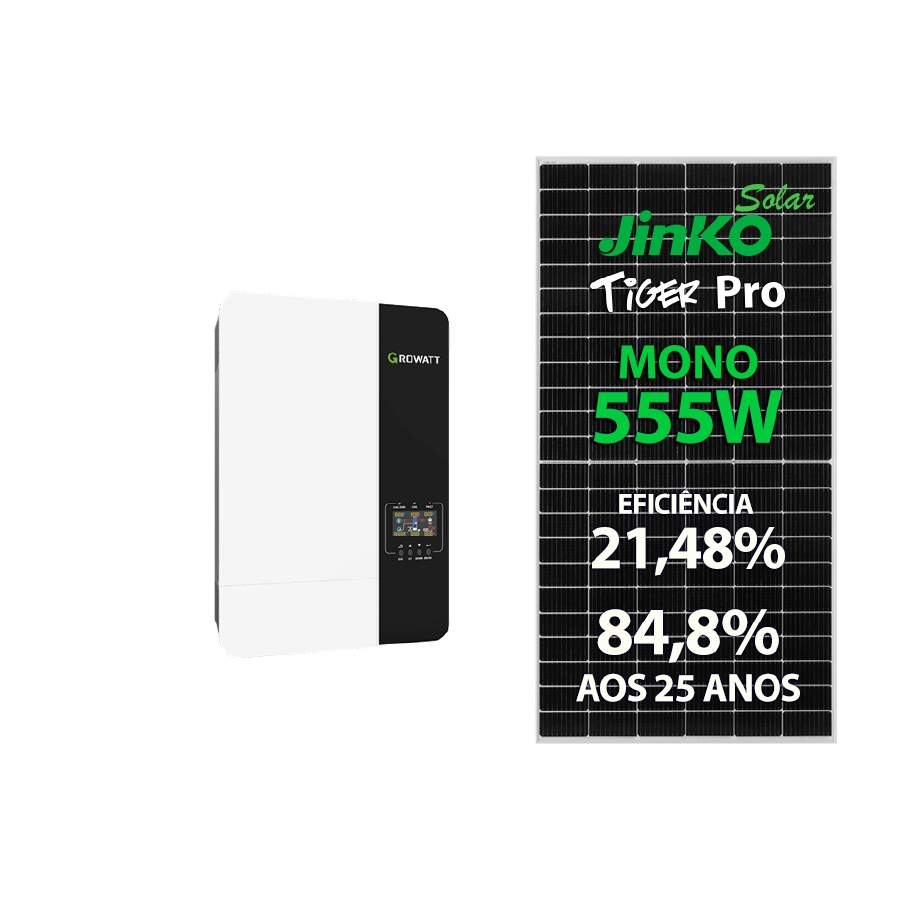

Modelo: JINKO TIGER PRO MONO 555W
Potência no ponto máximo de potência (Pmax): 555W
Tensão no ponto máximo de potência (Vmp): 40,99V
Corrente no ponto máximo de potência (Isc): 13,87A
Tensão em Circuito Aberto (Voc): 49,52V
Corrente de Curto Circuito (Imp): 14,12A
Eficiência: 21,48%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura:
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos:
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68

INFORMAÇÕES TÉCNICAS INVERSOR
Modelo: SPF 3000ES
Potência máxima 3000VA / 3000W
Função paralelo até 6 inversores
Tensão de saída 120Vca
Frequência de saída 50/60hz
Potência de pico 10s de 110%~150% de carga
Potência de pico 6.000W de carga por 5 segundos
Eficiência 90%
Saída senoidal de onda pura
Controlador de carga:
Potência máxima arranjos solar 4000W
Tensão de operação da MPPT 120Vdc~250Vcc
Tensão máxima circuito aberto 250Vcc
Corrente máxima de carregamento 80A
Carregador CA:
Tensão da bateria 48Vcc
Corrente de carga 40A
Tensão de entrada 120Vca
Tensão de trabalho 95~140Vca
Frequência de entrada 50/60hz
Condições ambientais de operação:
Grau de proteção IP20
Umidade 5%~95% sem condensação
Temperatura de operação 0ºC~-55ºC
Temperatura de armazenamento -15ºC~-60ºC
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área mínima necessária – 7 m²
Peso sobre o telhado – 20Kg/m² (com estrutura)
1 ARRANJO DE 3 PAINEIS EM SERIE NA MPPT 1

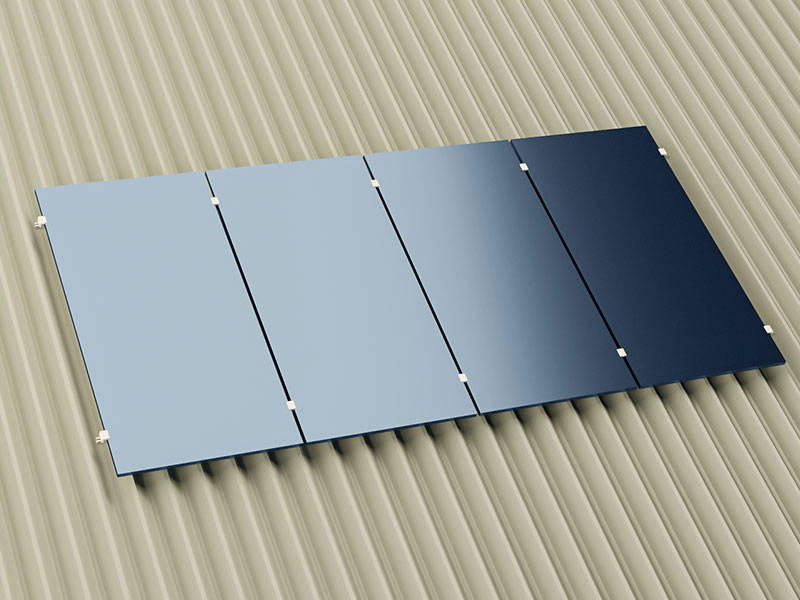

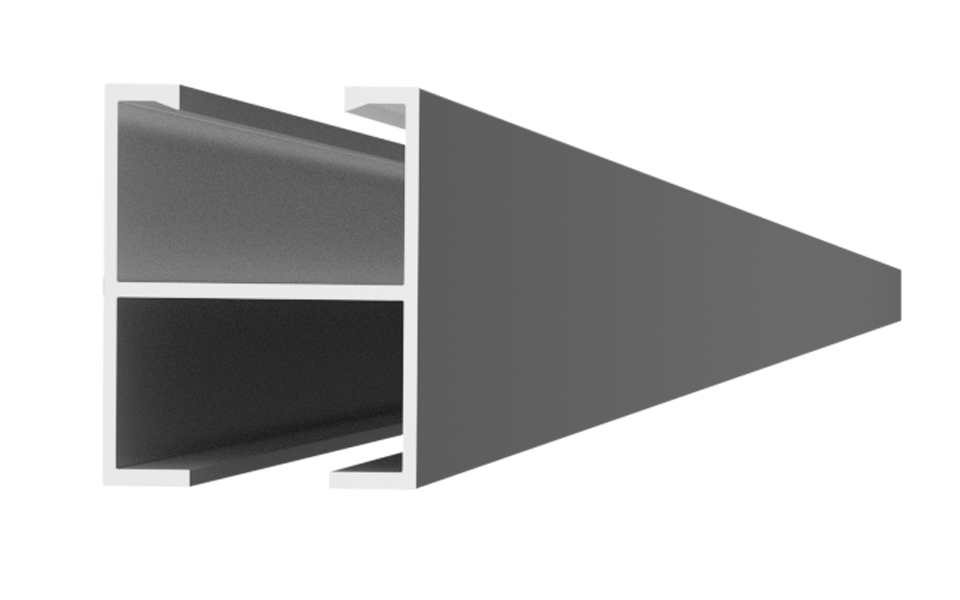

Trilhos para fixação dos painéis em alumínio

O gerador de energia fotovoltaico de 1,66 KVA é composto por:
1 INVERSOR SOLAR GROWATT OFF GRID SPF3000TLLVM-ES DC48V ENTRADA FV 4KWP SAIDA AC 3KW 120V SENOIDAL
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
1 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
2 STAUBLI CONECTOR MC4 32.001617P0002 – 02 PARES DE CONECTORES MC4
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 VERMELHO
3 PAINEL SOLAR JINKO JKM555M-72HL4-V TIGER PRO 555W 144 CEL. P TYPE MONO 21,48% EFICIENCIA
1 ESTRUTURA SOLAR GROUP ASMFB240X250MD04 KIT ACESSORIOS FIBROCIMENTO 04 MODULOS 250MM
