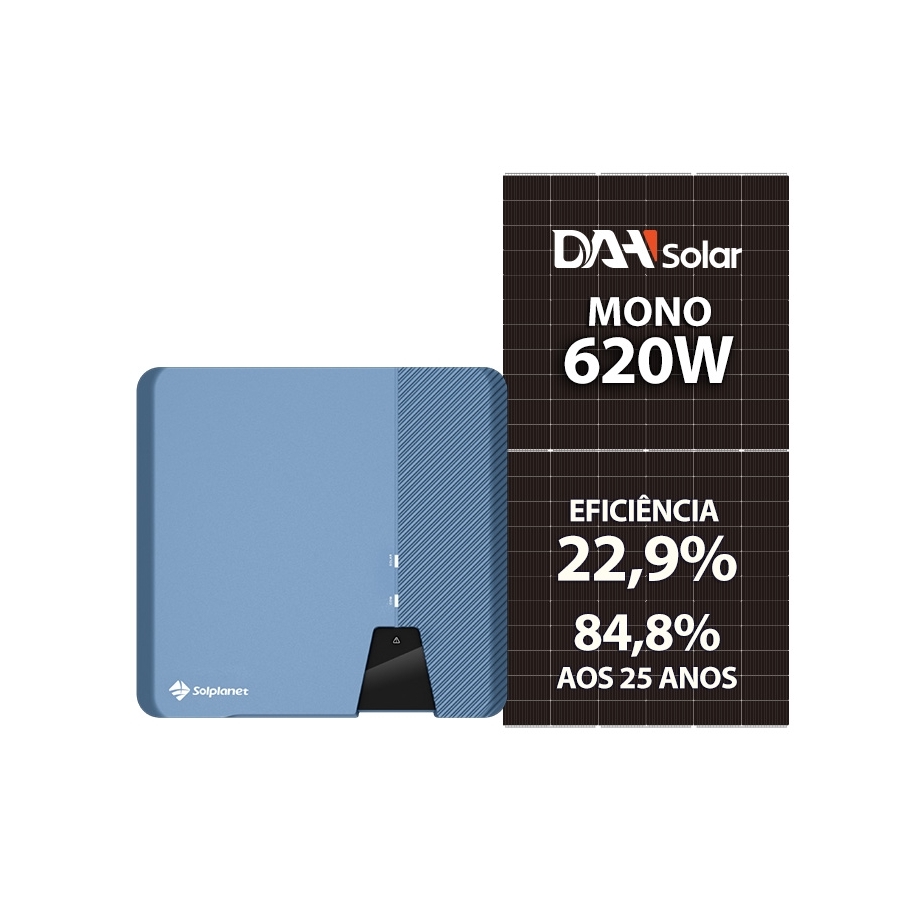

GERADOR DE ENERGIA SOLAR SOLPLANET ONDULADA ROMAGNOLE (450351-1)

Descrição

Gerador de Energia Fotovoltaico com potência de 19,84 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel

Bifacial: Fator de bifacialidade das células TOPCon de 5 até 85%.
Tecnologia: Tecnologia de vidro duplo(Double-Glass), maior bloqueio no encapsulamento e maior resistência mecânica.
Alto Desempenho: Maior desempenho em anti-microfissura, ácidos e álcalis, nevoa salina, vapor de água, UV, PID.
Melhor Garantia na Geração: Garantia do produto de 15 anos, garantia de potência linear de 30 anos.
Certificações: IEC 61215/IEC 61730/CE/INMETRO – ISO 45001/ISO 14001/ ISO 9001.

Dados elétricos:
DAH 610W BIFACIAL N-TYPE
Potência no ponto máximo de potência (Pmax): 610W
Tensão no ponto máximo de potência (Vmp): 40,9V
Corrente no ponto máximo de potência(Isc): 15,88A
Tensão em Circuito Aberto (Voc): 48,2V
Corrente de Curto Circuito (Imp): 14,91A
Eficiência: 22,6%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura:
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.250% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos:
Tensão Máxima do Sistema 1500V
Formato 2384 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 33,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS INVERSOR |
Modelo: ASW20K-LT-G2-PRO

Configurações da entrada CC:
Potência Máx. PV: 30.000W
Tensão Máx. de Entrada: 1.000V
Faixa de Operação MPPT: 150~ 1.000V
Tensão de partida: 180V
Tensão nominal MPPT: 630V
Corrente Máx. de Entrada por MPPT: 16A
Corrente Máx. de Curto por MPPT: 24A
Número de MPPTs: 2
Número de strings por MPPT: 2

Dados de Saída CA (On-Grid)
Potência nominal de saída: 20.000W
Tensão nominal de saída: 380V (3/N/PE)
Faixa de tensão de saída: 160~ 300V
Frequência nominal da rede CA: 60Hz
Faixa de frequência da rede CA: 50 ~ 60Hz
Corrente Máxima de Saída: 31,9A

Dispositivos de proteção
Monitoramento de corrente de string FV
Detecção de Resistência de Isolamento FV
Monitoramento de corrente residual
Proteção contra polaridade reversa CC
Proteção anti-ilhamento
Proteção Sobrecorrente de Saída
Proteção de Curto de Saída
Proteção de Sobretensão de Saída
Chave seccionadora CC
Proteção Contra Surtos CC (DPS) Tipo II
Proteção Contra Surtos CA (DPS) Tipo III
AFCI

O gerador de energia fotovoltaico de 19,84 kWp é composto por:
4 STAUBLI CONECTOR MC4 32.001617P0002 – 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
32 PAINEL SOLAR DAH DHN-66Z16/DG-620W 132 CEL. N-TYPE BIFACIAL PERC 22,9 EFICIENC ALUMINUM
1 INVERSOR SOLAR SOLPLANET ON GRID ASW20K-LT-G2-PRO 20KW TRIFASICO 380V 2MPPTS
8 ESTRUTURA SOLAR PRATYC 2 PARES PERFIL HIBRIDO DE ALUMINIO 2,40 M 4 PAINEIS

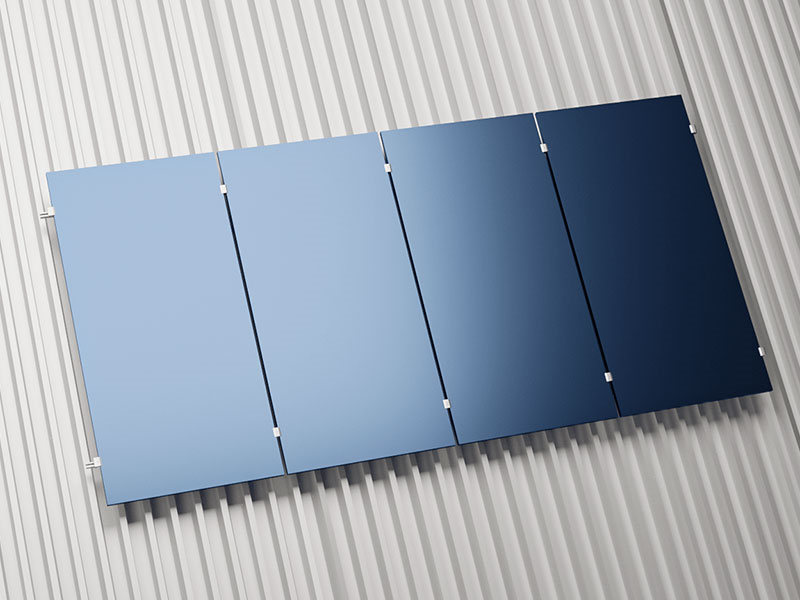

8 ESTRUTURA SOLAR PRATYC KIT FIXACAO Z 4 PAINEIS TELHA ONDULADA Z ZINCO

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social – COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica – ANEEL.
